科标公司 熔体流动速率仪 操作规程
作者：科标试验机 来源：www.cdkbjc.com 时间：2015-8-6 17:31:37 浏览次数：

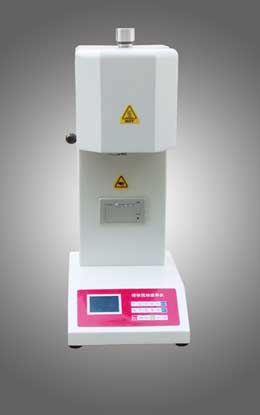

熔体流动速率仪也称为熔融指数仪，是测量测定各种高聚物在粘流状态时的熔体流动速率，科标牌熔体流动速率仪的一般步骤如下
(一)试验前确认事项
1.检测仪器水平调整。
2.插上正确电源，检测仪器各部分是否正常。
3.试样准备状态:在23士2C的温度和65土2%的湿度下仅持至少24小时。
(二)操作步骤
1.打开电源开关，设定测试温度，温度稳定后保持15min才能进行测试
2.根据实验需要，将口膜手柄推到关闭状态，。
3.温度稳定后，将电木漏斗放置于圆筒的上方把试样从电木漏斗口小心放入
4.用捣料棒将样料完全捣入料筒内。加料和捣料的过程应控制在1min中之内。
5.插入加压棒恒温保持4min(GB)或7min (ASTM)
6.根据不同的需要在加压榨上加适当的祛码，加压lmin.
7.熔解的样料会从口模中流出根据条件设定切割时间第一次切割出的一段不取用之后开始取料取5段。长度应接近，每段之间的重量偏差不应超过5% 。
8.将规定时间内切下的样条称重m，通过公式计算出材料在该温度下的熔融指数。
MFR=600s * m / nt 公式中，m为总样条质量，n为样条数量，t为切料时间。
9.实验结束，将料筒内的余料清除。控制柄推到拆模口，清零口模，
1O.关闭电源
(三)打印内容(必须〕
l.熔体流动速率
2.测试温度
3.切割时间
4.加压总负荷
科标原创文章，欢迎转载，转载请注明链接地址：http://www.cdkbjc.com/content/?263.html
