管材静液压试验标准之GB/T 6111-2003的解读连载之四
作者：科标试验机 来源：www.cdkbjc.com 时间：2015-9-12 9:45:01 浏览次数：
10 管材静液压试验机的试验步骤
10.1 按相关标准要求，选择试验类型如水一水试验、水一空气试验或水一其他液体试验。
将经过状态调节后的试样与加压设备连接起来，排净试样内的空气，然后根据试样的材料、规格尺寸和加压设备情况，在30s至1h之间用尽可能短的时间，均匀平稳地施加试验压力至计算出的压力值，压力偏差为+2%、-1%。
当达到试验压力时开始计时。
10.2 把试样悬放在恒温控制的环境中，整个试验过程中试验介质都应保持恒温，具体温度见相关标准。
10.3当达到规定时间或试样发生破坏、渗漏时，停止试验，记录时间，10.4的除外。
如果试样发生破坏，则应记录其破坏类型，是脆性破坏还是韧性破坏。
注在破坏区域内，不出现塑性变形破坏的为“脆性破坏”，在破坏区域内，出现明显塑性变形的为“韧性破坏”。
如试验已经进行1000 h以上，试验过程中设备出现故障，若设备在3天内能恢复，则试验可继续进行;如试验已超过5000 h，设备在5天内能恢复，则试验可继续进行。如果设备出现故障，由于试样的持续蠕变，试验压力会逐渐下降。设备出现故障的这段时间不应计人试验时间内。
10.4 如果试样在距离密封接头小于 0.1L 处出现破坏，则试验结果无效，应另取试样重新试验.(L位试样的自由长度)
11 管材静液压试验机试驻报告
试验报告应包括下列内容:
a)本标准号及相关引用标准;
b)试样的详细你识;
c)试样的材料类型;
d)管材的公称尺寸;
e)试样实测尺寸(mm);
f)试验温度和测量精度;
g)环应力(MPa) ;
h)计算的试验压力(MPa) ;
i)试验环境，即:空气、水、其他液体等条件(所便用其他液体的特性);
j)所用密封接头类型;
k)试样的总长度和自由长度(mm);
l)试样数量;
m)试验持续时间;
n)如有破坏，则其破坏类型;
o)试验期间及试验后所观察到的现象
p)可能影响结果的任何细节，如意外情况或本标准中未规定的操作细节;
q)试验日期或试验开始和终止日期。
管材静液压试验机标准的附录A步伐
(资料性附录)
基本要求
A.1 总则
本附录建议:从下列图标中给出了不同材料的试验温度及诱导应力，对各种不同材料的管材按照本标准规定的试验方法进行测试时，管材的破坏时间不应小于表中给出的最小试验时间。

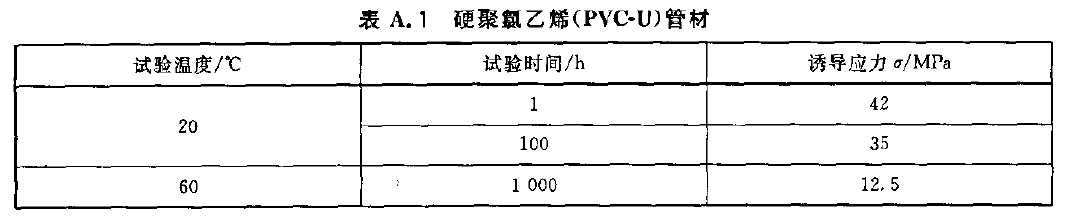

A.2 硬聚氮艺烯(PVC-U)管材的静液压试验参数
（表格一）

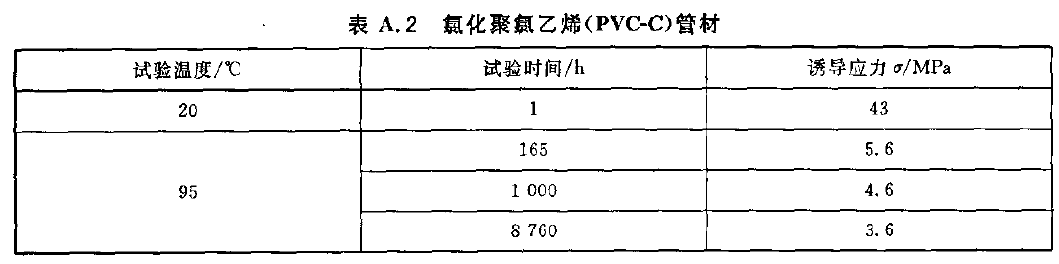

A.3 氛化聚点乙烯(PVC-C)管材的静液压试验参数
（表格二）

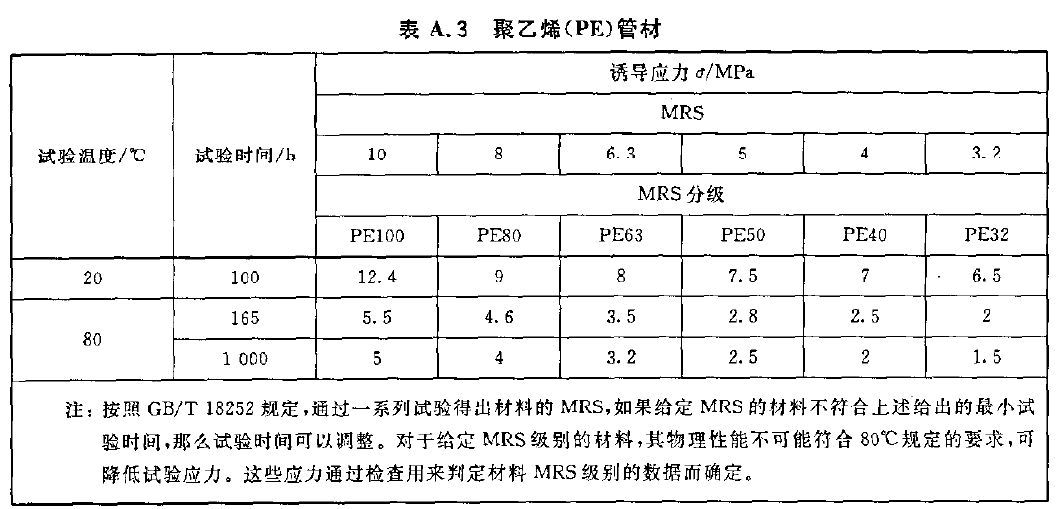

A.4 聚乙烯(PE)管材的静液压试验参数
（表格三）

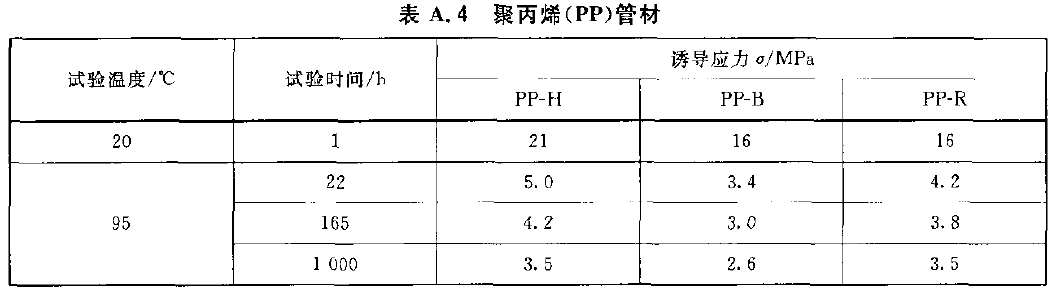

A.5 聚丙烯(PP)管材的静液压试验参数
（表格四）

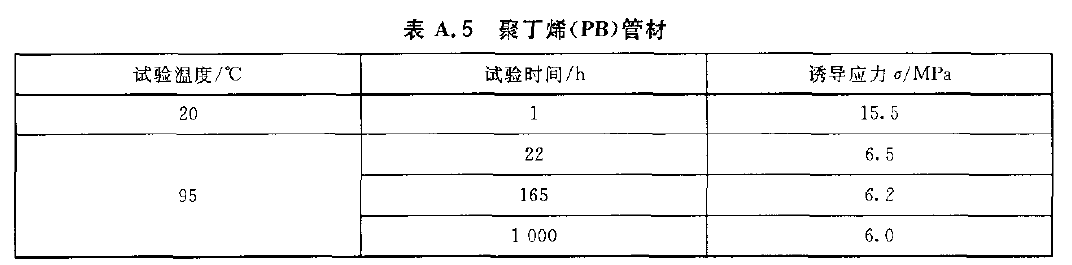

A.6 聚丁烯(PB)管材的静液压试验参数
（表格五）

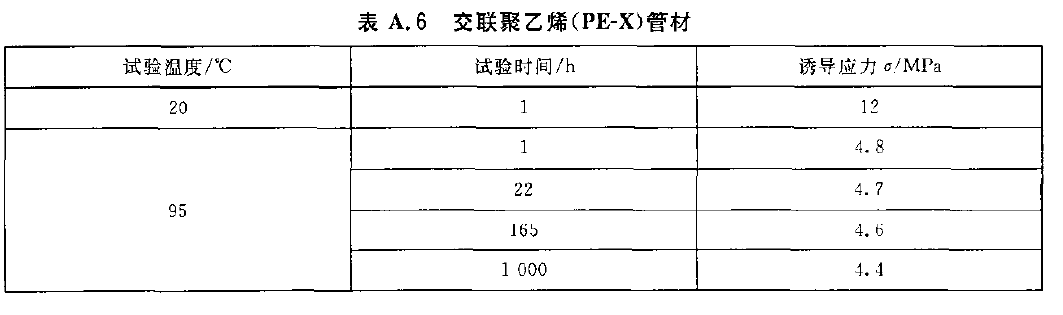

A.7 交联聚乙烯(PE-X)管材的静液压试验参数
（表格六）
至此，关于管材静液压试验标准之GB/T 6111-2003的解读系列文章全部完成，如有说的不详细或者不完整，尽请谅解。如果您对科标公司的静液压试验机产品感兴趣，请拨打我们的全国销售热线：0314-2156663.
科标公司原创文章，欢迎转载，本文地址：http://www.cdkbjc.com/content/?268.html
管材静液压试验标准之GB/T 6111-2003的解读连载之一
